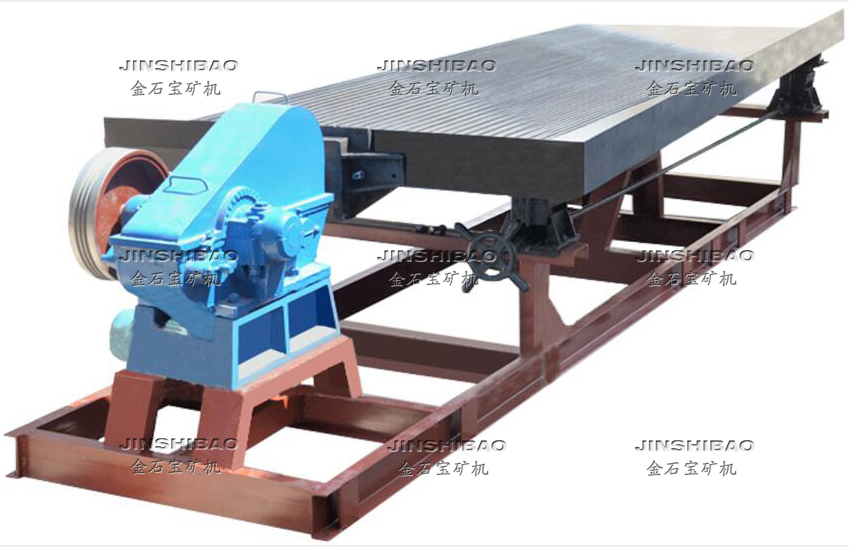

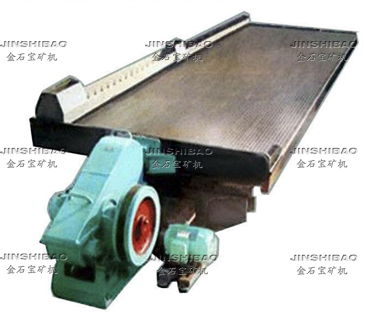

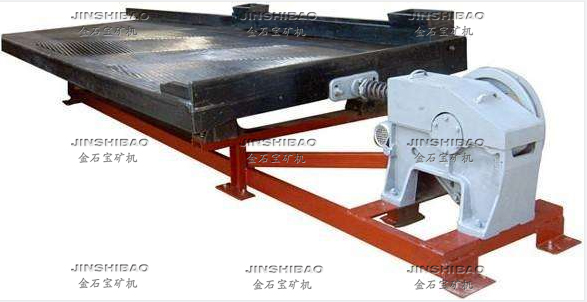

一、產品概述
云錫搖床廣泛應用于0.02-2mm的錫、鎢、鉛、鉍、鈦、錳、鉭、鈮、金等有色、黑色、稀土等礦物重選。經過多年的礦山生產實踐證明：云錫搖床具有性能穩定，選礦效率高、平穩、噪音小和使用維修方便等特點，深受廣大礦山企業用戶的歡迎。
云錫式床頭運動的不對稱性較大，且有較寬的差動性調節范圍以適應不同的給料粒度和選別要求，適于在橫向坡度較小時處理細粒級，特別是礦泥時時候。

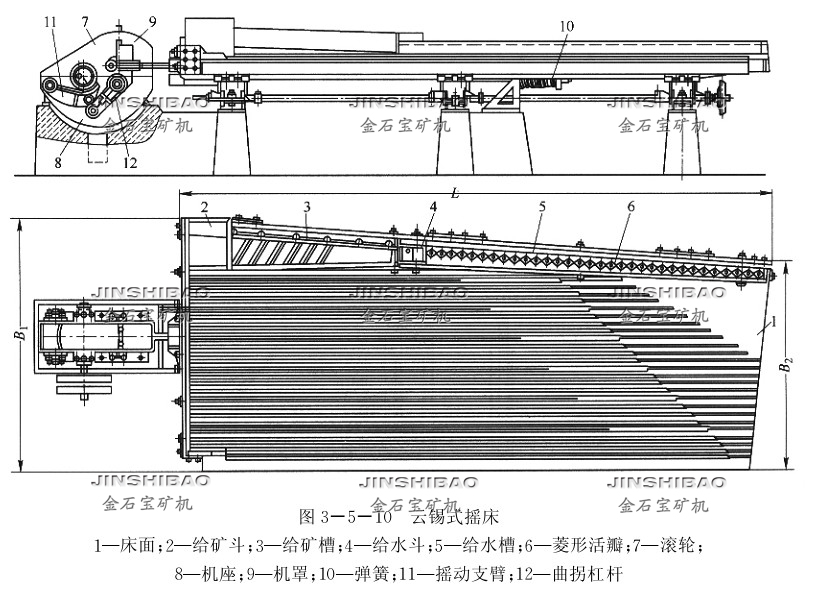

二、云錫搖床構造

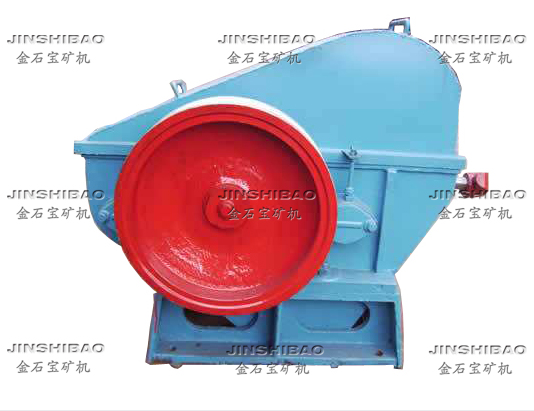

云錫搖床主要由床面、床頭、溜動設備三大部分組成。床面由床架部分和給礦槽等部分組成。床面支撐在溜動設備上，由床頭的床面掛鉤連接床面，在床頭的推動下使床面往復運動進行選礦。 床頭系采用偏心軸帶動偏心滾輪來推動搖桿支臂，例搖桿支臂叉推動聯接丁頭螺桿，因而使螺桿往復運動。床頭潤滑軸承系采用ZQSN5-5-5材料作為滑動軸承，具有噪音小轉動靈活等特點。溜動設備部分主要是用來調節選礦設備所需要坡度，利用手輪調節斜度托板，使床面產生坡度。

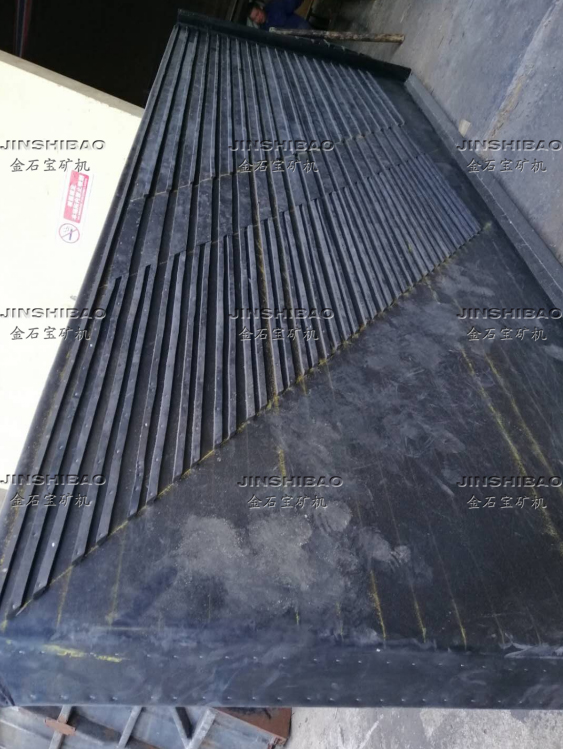

用戶可以根據選礦粒度和濃度的不同選擇適當?shù)拇裁?，床面的外形尺寸與6-S搖床面基本相同，不同的是床面在縱向連續有幾個坡度。床面有粗砂床、細砂床面和刻槽（礦泥）床面3種。
三、主要技術參數
名稱 | 規格 | 技術性能 | ||||
床面尺寸 | 4500×1850×500（mm） | 搖床類別
| 沖程 （mm） | 沖次 （次/分） | 總耗水量 M3/臺日 | 處理量 （T/臺日 |
外形尺寸 | 5454×1825×1242（mm） | |||||
可調沖程 | 8-22mm | 粗砂床面 | 16-22 | 240-290 | 190 | 30 |
配用電機 | Y90L-6 1.5千瓦 | 絨砂床面 | 10-16 | 300-320 | 80 | 8 |
總機重 | 800kg | 刻槽床面 | 10-16 | 330-340 | 50 | 5 |
四、云錫搖床選礦技術要求
搖床類別 | 選別技術條件 | ||||
給礦粒度 （mm） | 給礦濃度 （%） | 給礦體積 (m3/臺日) | 洗滌水量 （m3/臺日） | *小安裝 | |
粗砂搖床 | 2-0.2 | 20-25 | 130± | 60 | 2030` |
細砂搖床 | 0.5-0.037 | 15-20 | 50± | 30 | 1050` |
刻槽搖床 | 0.074-0.019 | 15-20 | 30± | 20 | 0045` |
